1.-Planimetría General
2.- Superficie topográfica
3.- Curvas de nivel
4.-Líneas de propiedad
1.- Planimetría General
1.- En el navegador de proyectos, en Planos
de planta abrimos Planimetría General, Revit
entiende esta vista como Planta de conjunto o
de terreno.

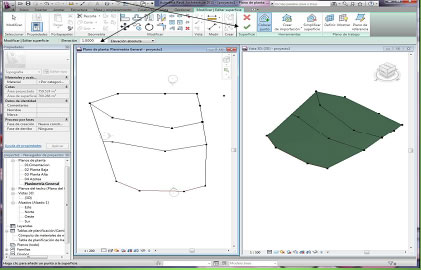

3.- Curvas de nivel. En la barra de opciones, en elevación escribimos 1.000,
en el área de dibujo, colocamos los puntos de nuestras curvas de nivel en el
nivel 1.000, en elevación cambiamos a 0.50 y colocamos los puntos de esa
Curva de nivel y asi sucesivamente, para finalizar, en superficie picamos la
flecha verde, la ubicación de los puntos se puede modificar después.

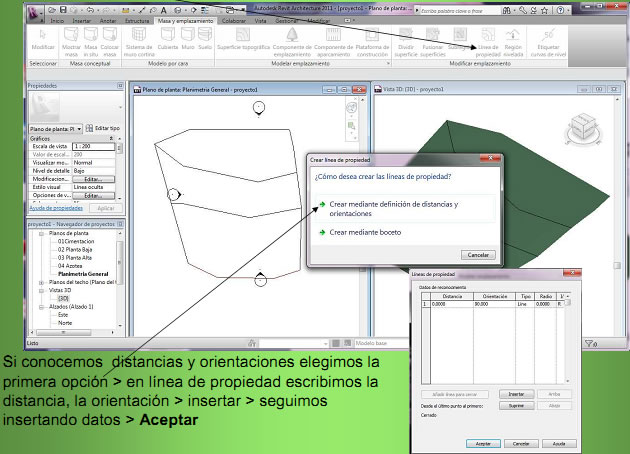

4.- Línea de propiedad. Al picar la flecha verde ( finalizar superficie) cambia
la barra de Maza y emplazamiento, en Modificar emplazamiento seleccionamos
Línea de propiedad > En Crear líneas de propiedad crear mediante boceto.
En Dibujar seleccionamos rectángulo y trazamos nuestro lote de 8 por 20 mt,
para finalizar, en modo picamos la flecha verde (Finalizar modo de edición)
Ya deslindamos nuestro terreno y lo ubicamos en una
superficie topográfica, ahora comenzaremos a construir
nuestro proyecto, La superficie Topográfica y las líneas de propiedad se
pueden importar desde un archivo de CAD, esto se vera en un capitulo aparte |
|
