Arme la insoladora Usted mismo
Éste capitulo del Tutorial para APRENDER A FABRICAR SELLOS DE FOTOPOLÍMERO lo ayudará para que Ud. Mismo arme un elemento esencial como es la Insoladora. Excepto el espesor de la madera que queda a su elección . las medidas indicadas no son arbitrarias y están basadas en el tamaño de los tubos , la luminosidad necesaria dentro del gabinete de procesado y la distancia adecuada entre los tubos y el molde.
Materiales Necesarios
• 3 Tubos de Luz Negra ,de 6w ,con sus correspondientes accesorios (Balastos- Arrancadores - Zócalos - cables)
• 5 placas de la madera elegida de 25 cm x 18cm. (para Laterales,Techo,Piso y Tablero de tubos) -
• UNA placa de madera de 26cm x 16 cm.(de aprox. 10 mm. de espesor) para tapa "rebatible".
• UNA placa de madera de 26cm x 7 cm (de aprox. 10 mm. de espesor)para tapa fija [panel electrico]
• UNA placa de "terciado" o "cartón prensado",de aprox. 28 cm x 25 cm,para tapa posterior del gabinete.
• UN juego de bisagras para tapa rebatible
• Una llave interruptora exterior
• Cables en cantidad necesaria.
IMPORTANTE:
Si usted no tiene conocimientos de electricidad es conveniente que solicite asesoramiento para lograr un trabajo exitoso.
ARMADO DEL GABINETE
- Elija la madera que mas le agrade tanto por la estética como por sus características. Inclusive puede utilizar placas de aglomerado y darle la terminación que usted prefiera. El espesor - luego de cepilladas - debe ser de aproximadamente 2 cm. En los gráficos usted verá que las piezas de madera tienen distinto color, esto es para hacerle más fácil el armado.
- Las medidas indicadas son las que más se adaptan para contener los 3 tubos fluorescentes de Luz Negra ,de 6 W. Dejando el suficiente espacio entre ellos para generar un haz lumínico en todo el interior de la insoladora .
- Una vez que tenga todas las piezas de madera proceda a su ensamblado guiándose por los gráficos y utilizando los elementos que tenga a mano para unir una pieza con otra (clavos, tornillos, bisagras, cola vinílica).

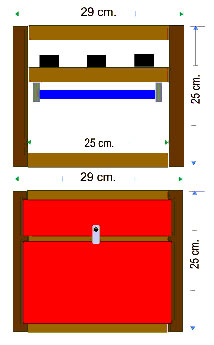

- Completada la primera parte mida el ancho y el alto INTERIOR de la caja y corrobore que coinciden con las medidas establecidas en los dibujos. Las medidas de las caras internas correspondientes al piso y al techo serán de 25 cm. x 18 cm y las caras internas laterales medirán 21 cm. x 18 cm.
- Al finalizar cierre la parte posterior con una placa de "terciado" o "chapadur" de las dimensiones que corresponda.
En ambas paredes internas deberá adherir a 14 cm. del piso un listoncito de madera que sirva de soporte para la placa con los tubos. (Panel lumínico)
- ARMADO DEL PANEL LUMÍNICO: Si tiene dudas respecto a las conexiones consulte a un técnico.
- Los tubos deberán distribuirse paralelos y equidistantes para lograr una buena distribución del haz lumínico dentro del gabinete. Los elementos eléctricos que son necesarios para el funcionamiento de los tubos fluorescentes ( arrancadores y balastos) colóquelos sobre la cara superior en la ubicación que le resulte más cómoda para realizar las conexiones de cables.

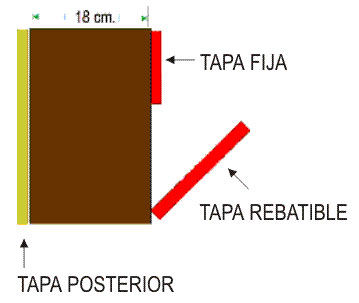

- Con el tablero de tubos ya ubicado en su lugar fije una madera con las dimensiones necesarias para cubrir el espacio entre el tablero electrico y el techo de la insoladora. Ëste es un detalle para darle una mejor terminación aunque técnicamente no tenga importancia. En los gráficos que siguen podrá observar la terminación del gabinete

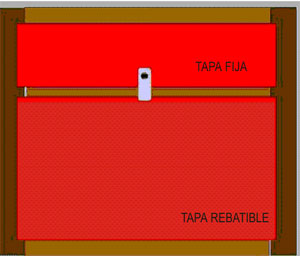

- La puerta rebatible es necesaria para evitar la pérdida de luminosidad al procesar el fotopolímero. Compruebe que las medidas de la madera que ha destinado a este efecto sean las correctas y luego fije las bisagras . Para que se mantenga cerrada confeccione un pequeño "seguro" (de cualquier material) clavado en uno de sus extremos en la tapa del panel electrico.
- Finalmente coloque la tapa de la parte posterior . Tenga en cuenta de realizar previamente una perforación que le permita pasar el cable de alimentación. La llave interruptora puede fijarla a dicha tapa o en cualquier otro lugar externo del gabinete. Es conveniente que la fijación de esta tapa se haga con 4 tornillos que le permitan retirarla fácilmente pues por allí debe acceder al tablero de tubos cada vez que necesite efectuar alguna reparación.
- El aspecto final depende de la terminación que usted desee darle .
Los colores aplicados en estos gráficos han sido elegidos arbitrariamente.
Solo me resta desearle MUCHA SUERTE en este emprendimiento,
 |
